Os Chaves Fusíveis de Potência SMD® da S&C oferecem proteção confiável e econômica para transformadores e bancos de capacitores em subestações externas de até 138 kV. Elas incorporam elementos fusíveis de prata ou níquel-cromo não deterioráveis com precisão de engenharia e características de tempo x corrente precisas e sempre exatas, o que assegura não apenas o desempenho confiável, mas também a confiabilidade contínua dos planos de coordenação do sistema.

Com os Chaves Fusíveis de Potência SMD® é possível configurar os dispositivos do lado da fonte para atuação mais rápida do que é possível com outros fusíveis ou disjuntores similares, dessa forma oferecendo maior proteção ao sistema sem comprometer a coordenação.

As Chaves Fusíveis de Potência SMD® são oferecidas a capacidades de corrente contínua máximas de 300E A, em diversas capacidades de interrupção de falta. Elas estão disponíveis em diversas classes de corrente, em três velocidades diferentes: Padrão, Lenta e Muito Lenta da S&C. Dessa forma, podem ser prontamente coordenadas com relés de proteção, religadores de circuitos e outros fusíveis. Esta ampla seleção de classes de corrente e velocidades permite fusão aproximada para atingir a máxima proteção e a coordenação ideal.

Tipo de fusívelkVCorrente, RMS, simétricos
NominalMáximoNBIMáximoInterrupção
60 Hz50 Hz
SMD-50 34.5
46
69
38
48.3
72.5
200
250
350
100E
100E
100E
6 700
5 000
3 350
6 700
5 000
3 350
SMD-1A 34.5
46
69
38
48.3
72.5
200
250
350
200E
200E
200E
17 500
13 100
8 750
17 500
13 100
8 750
SMD-2C 34.5
46
38
48.3
200
250
300E
300E
33 500
31 500
33 500
31 500
SMD-2B 69
115
138
72.5
121
145
350
550
650 & 750
300E
250E
250E
17 500
10 500
8 750
17 500
10 500
8 750
SMD-3 69 72.5 350 300E 25 000 25 000

Como funciona

  1. A sobrecorrente derrete o elemento fusível. O fio tensionado se rompe, iniciando a formação de centelha.
  2. A força liberada pela mola acelera a formação de centelha para cima, causando o rápido alongamento da centelha no furo revestido de material sólido. Sob condições de falta máxima, o calor da centelha confinada faz o material sólido na seção inferior de diâmetro grande da câmara extintora sofrer uma reação térmica, gerando gases em turbilhão que aumentam o diâmetro do furo e liberam a energia da centelha com uma descarga suave. Sob condições de falta baixas a moderadas, o arco é extinto com eficácia na seção superior de pequeno diâmetro da câmara, onde os gases desionizantes se concentram de maneira eficiente.
  3. Se a formação de centelha continuar a subir após a extinção do arco, ela conduzirá o tubo de liberação para cima, desarmando o mecanismo de engate e iniciando o dropout da unidade fusível.


Detalhes de construção – elemento fusível

As unidades fusíveis SMD incorporam elementos sensíveis à corrente de prata ou níquel-cromo pré-tensionados que são trefilados através de cortes de precisão até diâmetros bastante exatos. Elas são de construção sem solda, soldadas em seus terminais. As características de tempo x corrente de fusão são precisas, com somente 10% de tolerância total em corrente de fusão, na comparação com a tolerância de 20% da maioria dos fusíveis.

Esses parâmetros de projeto e construção asseguram que as unidades fusíveis SMD estejam de acordo com suas características de tempo e corrente em bases sustentadas. São resistentes à corrosão e não deterioráveis. Idade, vibração e picos que aquecem o elemento quase ao ponto de corte não afetarão as suas características.

A característica não deteriorável das unidades fusíveis SMD leva às seguintes vantagens importantes:

  • Proteção superior para transformadores. É possível usar fusíveis próximos à corrente de carga total do transformador, promovendo, dessa forma, proteção contra diversas faltas no lado secundário.
  • Níveis mais elevados de continuidade de serviço. "Sneakouts" (atuações desnecessárias dos fusíveis) são eliminadas.
  • Coordenação perfeita com outros dispositivos de proteção. Não são necessárias "áreas de segurança" ou "tolerância a reveses" para os TCCs publicados para proteger o elemento contra danos.
  • Economia de operação. Não é preciso substituir o fusível conjugado não queimado por suspeita de dano após uma operação de fusíveis.


1 e 3E

5E e 7E

10E ou superior

Montagem com abertura vertical de 45°
Chave fusível de potência SMD-2B de 115 kV.


Montagem com deslocamento vertical
Chave fusível de potência SMD-2B de 69 kV.


Montagem horizontal
Chave fusível de potência SMD-1A de 34,5 kV.


Montagem em ângulo reto
Chave fusível de potência SMD-1A de 34,5 kV.


Montagem invertida
Chave fusível de potência SMD-1A de 34,5 kV.

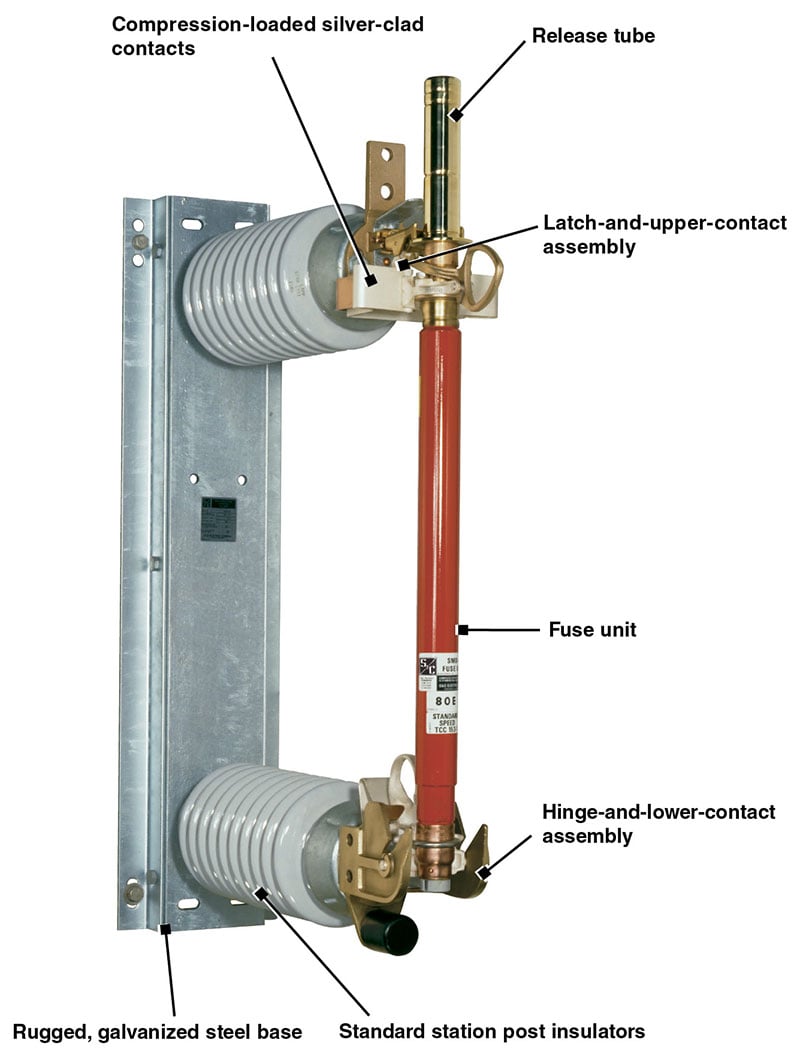

SMD Fuse and Mounting Features

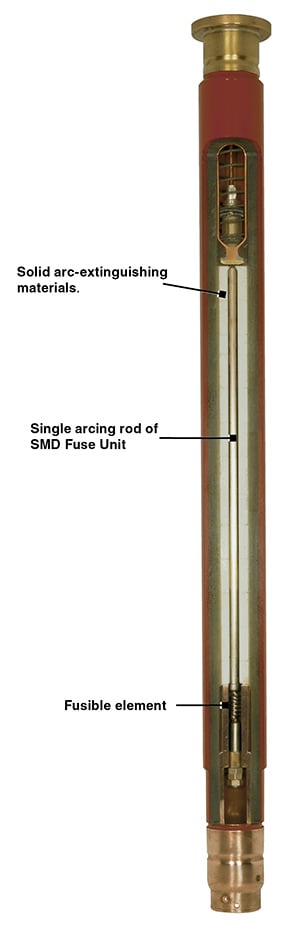

SMD Fuse Unit Features

Já está disponível para uso uma nova versão do software assistente para proteção e coordenação Coordinaide. Entre os principais novos recursos estão:

  • Baixe os pontos de dados da curva de um dispositivo em um formato de arquivo .CSV.
  • Uma nova notificação para o dispositivo “Transformador (curva de dano)” indica como outras curvas TCC do dispositivo são afetadas.
  • As seleções das curvas foram atualizadas para o religador corta-circuito instalado TripSaver® II da S&C:
    • Adicionada Velocidade NE e NK sob a seleção “Tempo Definido e Elo Fusível”
    • Adicionada a capacidade de uma bobina de disparo de 140-A para dispositivos McGraw Tipo L, V4L e 4E
    • Adicionadas curvas rápidas “S&CA *” para dispositivos McGraw Tipo 4E 4H, L e V4L
  • Um novo recurso Fornecer Feedback foi adicionado para o envio de feedback diretamente do aplicativo.
  • Um Guia do Usuário atualizado agora inclui o histórico de revisões.
Clique no link abaixo para acessar hoje a nova versão do software assistente para proteção e coordenação Coordinaide.


O software assistente de proteção e coordenação Coordinaide permite que você selecione com rapidez e facilidade o dispositivo de proteção ideal (p. ex., fusíveis, Religadores Montado em Chave Fusivel TripSaver® II, Painel de Distribuição Subterrânea Vista® ou Interruptores de Falta IntelliRupter® PulseCloser®) para:

  • Proteger transformadores de sobrecorrentes prejudiciais e coordenar com dispositivos de proteção do lado primário e secundário. Veja como o novo Transformer Protection Index (TPI) da S&C pode ser usado para determinar se o fusível principal protegerá contra certos tipos de faltas no lado secundário, inclusive faltas de formação de centelha do lado secundário de fase-terra.
  • Proteger as unidades de capacitores da ruptura do invólucro.
  • Proteger cabos subterrâneos dos danos do isolamento causados pelas temperaturas excessivas.
  • Proteger condutores aéreos dos danos causados pelo emparelhamento.
  • Confirmar o funcionamento adequado dos dispositivos de proteção contra curvas de energia de arco incidente para diversos níveis de equipamentos de proteção individual (EPIs).
  • Coordenar seletivamente dois ou mais dispositivos em série para minimizar as interrupções de serviço.

Lançamento do Coordinaide

Velocidade padrão S&C
Tipo de curvakV Nom. CapacidadesTipo de fusívelNúmero de TCCPDFExcel
Fusão mínima Todos SMD Número de TCC 153-1 PDF EXCEL
Total Clearing 34,5 e 46 SMD-1A Número de TCC 153-1-5-1 PDF EXCEL
Total Clearing 34,5 e 46 SMD-2C Número de TCC 153-1-5-2 PDF EXCEL
Total Clearing 34,5 e 46 SMD-50 Número de TCC 153-1-5-5 PDF EXCEL
Total Clearing 69 SMD-2B e SMD-3 Número de TCC 153-1-6 PDF EXCEL
Total Clearing 69 SMD-1A Número de TCC 153-1-6-1 PDF EXCEL
Total Clearing 69 SMD-50 Número de TCC 153-1-6-5 PDF EXCEL
Total Clearing 115 e 138 SMD-1A e SMD-2B Número de TCC 153-1-9 PDF EXCEL
Velocidade padrão S&C para VTs
Tipo de curvakV Nom. CapacidadesTipo de fusívelNúmero de TCCPDFExcel
Fusão mínima Todos SMD Número de TCC 115-1 PDF EXCEL
Total Clearing 34,5 e 46 SMD-1A Número de TCC 115-1-5-1 PDF EXCEL
Total Clearing 34,5 e 46 SMD-2C Número de TCC 115-1-5-2 PDF EXCEL
Total Clearing 69 SMD-2B e SMD-3 Número de TCC 115-1-6 PDF EXCEL
Total Clearing 69 SMD-1A Número de TCC 115-1-6-1 PDF EXCEL
Total Clearing 115 e 138 SMD-2B Número de TCC 115-1-9 PDF EXCEL
Velocidade lenta S&C
Tipo de curvakV Nom. CapacidadesTipo de fusívelNúmero de TCCPDFExcel
Fusão mínima Todos SMD Número de TCC 119-1 PDF EXCEL
Total Clearing 34,5 e 46 SMD-1A Número de TCC 119-1-5-1 PDF EXCEL
Total Clearing 34,5 e 46 SMD-2C Número de TCC 119-1-5-2 PDF EXCEL
Total Clearing 34,5 e 46 SMD-50 Número de TCC 119-1-5-5 PDF EXCEL
Total Clearing 69 SMD-2B e SMD-3 Número de TCC 119-1-6 PDF EXCEL
Total Clearing 69 SMD-1A Número de TCC 119-1-6-1 PDF EXCEL
Total Clearing 69 SMD-50 Número de TCC 119-1-6-5 PDF EXCEL
Total Clearing 115 e 138 SMD-1A e SMD-2B Número de TCC 119-1-9 PDF EXCEL
Velocidade muito lenta S&C
Tipo de curvakV Nom. CapacidadesTipo de fusívelNúmero de TCCPDFExcel
Fusão mínima Todos SMD Número de TCC 176-1 PDF EXCEL
Total Clearing 34,5 e 46 SMD-1A Número de TCC 176-1-5-1 PDF EXCEL
Total Clearing 34,5 e 46 SMD-2C Número de TCC 176-1-5-2 PDF EXCEL
Total Clearing 69 SMD-2B e SMD-3 Número de TCC 176-1-6 PDF EXCEL
Total Clearing 69 SMD-1A Número de TCC 176-1-6-1 PDF EXCEL
Total Clearing 115 e 138 SMD-2B Número de TCC 176-1-9 PDF EXCEL
